Pelaksanaan Pondasi Bore Pile

Pekerjaan pondasi umumnya merupakan pekerjaan awal dari suatu proyek. Oleh karena itu langkah awal yang dilakukan adalah pemetaan terlebih dahulu. Inilah gunanya ilmu ukur tanah. Umumnya yang ngerjain adalah alumni STM geodesi dan pertanahan. Proses ini sebaiknya  dilakukan sebelum alat- alat proyek masuk, karena jika sesudahnya wah susah itu untuk ‘nembak’-nya. Dan dari pemetaan ini dapat diperoleh suatu patokan yang tepat antara koordinat pada gambar kerja dan kondisi lapangan. Bayangin…!! jika salah kerja di tempat orang lain. Bisa kacau itu..!!
Berikut ini adalah tahapan- tahapan awal pekerjaan :

 Foto 1 : Excavator mempersiapkan areal proyek agar alat-alat berat yang lain bisa masuk.

Pekerjaan pondasi tiang bor memerlukan alat- alat berat dalam suatu proyek . Disebut alat- alat berat memang karena bobotnya yang berat, makanya manajer proyek harus dapat memastikan perkerjaan persiapaan apa yang diperlukan agar alat yang berat tersebut dapat masuk ke areal dengan baik. Jika tidak disiapkan dengan baik, bisa saja alat berat tersebut ambles karena daya dukung tanahnya yang jelek.

Foto 2 : Bahkan bila perlu, dipasang juga pelat- pelat baja.
Pelat baja tersebut dimaksudkan agar alat- alat berat tidak ambles jika kekuatan tanahnya diragukan. Jika sampai ambles, untuk ‘ngangkat’ kembali biayanya lebih besar dibanding biaya yang diperlukan untuk mengadakan pelat- pelat tersebut. Perlu tidaknya pelat-pelat tersebut tentu didasarkan dari pengalaman- pengalaman sebelumnya, nggak ada itu di buku teks. Itu yang saya maksud dengan ‘seni’ agar pekerjaan lancar. Coba, di buku mana itu ada..!?

Foto 3 : Pekerjaan penulangan pondasi tiang bor.

Paralel dengan pekerjaan persiapan, maka pembuatan penulangan tiang bor telah dapat dilakukan. Ini penting, karena jangan sampai sudah dibor, eh ternyata tulangannya belum siap. Jika tertunda lama, tanah pada lubang bor bisa rusak (mungkin karena hujan atau lainnya). Bisa- bisa perlu dilakukan pengerjaan bor lagi. Pemilihan tempat untuk merakit tulangan juga penting, tidak boleh terlalu jauh, masih terjangkau oleh alat- alat berat tetapi tidak boleh sampai mengganggu manuver alat- alat berat itu sendiri. Ini gambar detail strukturnya, biasanya digambarkan seperti ini. Ini fondasi franki yang terkenal itu, yang dibagian bawahnya membesar. Itu khas-nya Franky. Ada yang diameternya lebih dari 1 m, tapi prinsipnya hampir sama. Kedalaman pondasi adalah sampai tanah keras (SPT 50) dalam hal ini adalah 17-18 m (lokasi di Bogor).
Gambar 4 Detail Pondasi Franki
Jika alat-alat berat sudah siap, juga tulangan- tulangannya, serta pihak ready mix concrete-nya sudah siap, maka dimulailah proses pengeboran. Skema alat- alat bornya adalah.

Gambar diatas bisa menggambarkan secara skematik alat- alat yang digunakan untuk mengebor. Dalam prakteknya, mesin bor-nya terpisah sehingga perlu crane atau excavator tersendiri seperti ini.
Foto 5 : Persiapan Alat Bor
Perhatikan mesin bor warna kuning belum dipasangkan dengan mata bornya yang dibawah itu. Saat ini difoto, alat bor sedang mempersiapkan diri untuk memulai.

Foto 6. tahapan Awal Pengeboran
Kecuali alat bor dengan crane terpisah, pada proyek tersebut juga dijumpai alat bor yang terintegrasi dan sangat mobile. Mungkin ini yang lebih modern, tetapi kelihatannya jangkauan kedalamannya lebih terbatas dibanding yang sistem terpisah. Mungkin juga, karena diproyek tersebut ada beberapa ukuran diameter tiang bor yang dipakai. Jadi pada gambar- gambar nanti, fotonya gabungan dari dua alat tersebut.

Pengeboran
Ini merupakan proses awal dimulainya pengerjaan pondasi tiang bor, kedalaman dan diameter tiang bor menjadi parameter utama dipilihnya alat-alat bor. Juga terdapatnya batuan atau material dibawah permukaan tanah. Ini perlu diantisipasi sehingga bisa disediakan metode, dan peralatan yang cocok. Kalau asal ngebor, bisa-bisa mata bor-nya stack di bawah. Biaya itu. Ini contoh mesin bor dan auger dengan berbagai ukuran siap ngebor.

Foto 7. Mesin Bor dan Auger

Setelah mencapai suatu kedalaman yang ‘mencukupi’ untuk menghindari tanah di tepi lubang berguguran maka perlu di pasang casing, yaitu pipa yang mempunyai ukuran diameter dalam kurang lebih sama dengan diameter lubang bor.
Foto 8. Persiapan Pemasangan casing

Perhatikan mesin bor-nya beda, tetapi pada prinsipnya cara pemasangan casing sama: diangkat dan dimasukkan pada lubang bor. Tentu saja kedalaman lubang belum sampai bawah, secukupnya. Kalau nunggu sampai kebawah, maka bisa-bisa tanah berguguran semua. Lubang tertutup lagi. Jadi pemasangan casing penting.
Foto 9. Casing yang telah tertanam di dalam tanah


Setelah casing terpasang, maka pengeboran dapat dilanjutkan. Gambar di atas, mata auger sudah diganti dng Cleaning Bucket yaitu untuk membuang tanah atau lumpur di dasar lubang.
Foto 8. Pembersihan lumpur dan tanah di dalam lubang

Jika pekerjaan pengeboran dan pembersihan tanah hasil pengeboran dan akhirnya sudah menjadi kondisi tanah keras. Maka untuk sistem pondasi Franky Pile maka bagian bawah pondasi yang bekerja dengan mekanisme bearing dapat dilakukan pembesaran. Untuk itu dipakai mata bor khusus, Belling Tools sebagai berikut.
Foto 10. Penggunaan mata bor Belling Tool untuk pengeboran tanah keras.

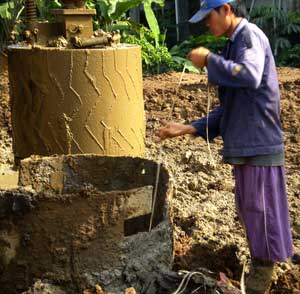

Akhirnya setelah beberapa lama dan diperkirakan sudah mencapai kedalaman rencana maka perlu dipastikan terlebih dahulu apakah kedalaman lubang bor sudah mencukupi, yaitu melalui pemeriksaan manual.
 Foto 11. Pemeriksaan kedalaman manual pondasi

Perlu juga diperhatikan bahwa tanah hasil pemboran perlu juga dichek dengan data hasil penyelidikan terdahulu. Apakah jenis tanah adalah sama seperti yang diperkirakan dalam menentukan kedalaman tiang bor tersebut. Ini perlu karena sampel tanah sebelumnya umumnya diambil dari satu dua tempat yang dianggap mewakili. Tetapi dengan proses pengeboran ini maka secara otomatis dapat dilakukan prediksi kondisi tanah secara tepat, satu persatu pada titik yang dibor. Apabila kedalaman dan juga lubang bor telah ‘siap’, maka selanjutnya adalah penempatan tulangan rebar.

Foto 12. Pengangkatan tulangan
Jika perlu, mungkin karena terlalu dalam maka penulangan harus disambung di lapangan. Ngangkatnya bertahap.

Ini kondisi lubang tiang bor yang siap di cor.

Gambar 14. Kondisi lubang pondasi yang telah siap di cor

Pengecoran beton :

Setelah proses pemasangan tulangan baja maka proses selanjutnya adalah pengecoran beton. Ini merupakan bagian yang paling kritis yang menentukan berfungsi tidaknya suatu pondasi. Meskipun proses pekerjaan sebelumnya sudah benar, tetapi pada tahapan ini gagal maka gagal pula pondasi tersebut secara keseluruhan.
Pengecoran disebut gagal jika lubang pondasi tersebut tidak terisi benar dengan beton, misalnya ada yang bercampur dengan galian tanah atau segresi dengan air, tanah longsor sehingga beton mengisi bagian yang tidak tepat.
Adanya air pada lobang bor menyebabkan pengecoran memerlukan alat bantu khusus, yaitu pipa tremi. Pipa tersebut mempunyai panjang yang sama atau lebih besar dengan kedalaman lubang yang dibor.

Foto 14. Pipa Tremi untuk pengecoran

Cukup panjang kan..? Inilah yang disebut pipa tremi. Foto ini cukup menarik karena bisa mengambil gambar mulai dari ujung bawah sampai ujung atas. Ujung di bagian bawah agak khusus lho, nggak berlubang biasa tetapi ada detail khusus sehingga lumpur tidak masuk kedalam tetapi beton di dalam pipa bisa mendorong keluar. Mau tahu detailnya..?

Foto 15. Pengecoran dengan pipa tremi

Yang teronggok di bawah adalah corong beton yang akan dipasang di ujung atas pipa tremi, tempat memasukkan beton segar. Yang di bawah ini pekerjaan pengecoran pondasi tiang bor di bagian lain, terlihat mesin bor (warna kuning) yang difungsikan crane-nya (mata bor nya nggak dipasang, mesin bor non-aktif).


Posisi sama seperti yang diatas, yaitu pipa tremi siap dimasukkan dalam lobang bor.

Pipa tremi sudah berhasil dimasukkan ke lubang bor. Perhatikan ujung atas yang ditahan sedemikian sehingga posisinya terkontrol (dipegang) dan tidak jatuh. Corong beton dipasang. Pada kondisi pipa seperti ini maka pengecoran beton siap. Truk readymix siap mendekat.


Pada tahap pengecoran pertama kali, truk readymixed dapat menuangkan langsung ke corong pipa tremi seperti kasus di atas. Pada tahap ini, mulailah pengalaman seorang supervisor menentukan.
Kenapa ?

Karena pipa tremi tadi perlu dicabut lagi. Jadi kalau beton yang dituang terlalu banyak maka jelas mencabut pipa yang tertanam menjadi susah. Sedangkan jika terlalu dini mencabut pipa tremi, sedangkan beton pada bagian bawah belum terkonsolidasi dengan baik, maka bisa-bisa terjadi segresi, tercampur dengan tanah. Padahal proses itu semua kejadiannya di bawah, di dalam lobang, nggak kelihatan sama sekali. Jadi pengalaman supervisi atau operator yang mengangkat pipa tadi memegang peran sangat penting. Sarjana baru lulus pasti kesulitan mengerjakan hal tersebut. Pada kasus ini, tidak hanya teori, lha itu seninya di lapangan. Perlu feeling yang tepat. Ingat kalau salah, pondasi gagal, cost-nya besar lho.


Jangan sepelekan aba-aba seperti di atas. Belum tentu seorang sarjana teknik sipil yang baru lulus dengan IP 4.0 bisa mengangkat tangan ke atas secara tepat. Karena untuk itu perlu pengalaman. Jadi menjadi seorang engineer tidak cukup hanya ijazah sekolah formil, perlu yang lain yaitu pengalaman yang membentuk mental engineer yang handal.


Jika beton yang di cor sudah semakin ke atas (volumenya semakin banyak) maka pipa tremi harus mulai ditarik ke atas. Perhatikan bagian pipa tremi yang basah dan kering. Untuk kasus ini karena pengecoran beton masih diteruskan maka diperlukan bucket karena beton tidak bisa langsung dituang ke corong pipa tremi tersebut.

Adanya pipa tremi tersebut menyebabkan beton dapat disalurkan ke dasar lubang langsung dan tanpa mengalami pencampuran dengan air atau lumpur. Karena BJ beton lebih besar dari BJ lumpur maka beton makin lama-makin kuat untuk mendesak lumpur naik ke atas. Jadi pada tahapan ini tidak perlu takut dengan air atau lumpur sehingga perlu dewatering segala. Gambar foto di atas menunjukkan air / lumpur mulai terdorong ke atas, lubang mulai digantikan dengan beton segar tadi.

Proses pengecoran ini memerlukan supply beton yang continuous, bayangkan saja bila ada keterlambatan beberapa jam. Jika sampai terjadi setting maka pipa treminya bisa tertanam lho dibawah dan nggak bisa dicabut. Sedangkan kalau keburu di cabut maka tiang beton bisa tidak continue. Jadi bagian logistik / pengadaan beton harus memperhatikan itu.


Jika pengerjaan pengecoran dapat berlangsung dengan baik, maka pada akhirnya beton dapat muncul dari kedalaman lobang. Jadi pemasangan tremi mensyaratkan bahwa selama pengecoran dan penarikan maka pipa tremi tersebut harus selalu tertanam pada beton segar. Jadi kondisi tersebut fungsinya sebagai penyumbat atau penahan agar tidak terjadi segresi atau kecampuran dengan lumpur.
Sampai tahap ini pekerjaan tiang bor selesai.

Sumber : www.wiryanto.wordpress.com
